大型原材料冷庫旨在為企業提供高效、安全、穩定的原材料存儲環境，可實現多溫區存儲，滿足不同原材料的差異化存儲要求。確保原材料品質不受影響，降低損耗，提高企業供應鏈的穩定性和競爭力。以下是大型原材料冷庫設計方案供參考。

一、選址與布局規劃

（一）選址要求

冷庫應選址在交通便利的區域，靠近主要運輸干道，如高速公路、鐵路貨運站等，便于原材料的運輸和配送。同時，應考慮周邊是否有足夠的空地，以便未來冷庫的擴建。冷庫應遠離污染源，如化工廠、垃圾處理場等，避免周邊環境對原材料存儲造成污染。同時，應考慮周邊居民區的分布，減少冷庫運行對周邊居民生活的影響。

（二）布局規劃

功能分區

存儲區：根據原材料的種類、存儲溫濕度要求，將存儲區劃分為不同的溫區，如冷凍區（-18℃ - -25℃）、冷藏區（0℃ - 10℃）、保鮮區（0℃ - 5℃）等。每個溫區應獨立設置，通過隔熱門進行分隔，以保證各溫區的溫濕度穩定。

分揀區：用于原材料的出入庫分揀、包裝等操作。分揀區應靠近存儲區和出入口，便于原材料的快速搬運和流轉。

設備區：放置制冷機組、電控系統、備用電源等設備。設備區應與存儲區保持一定距離，以減少設備運行產生的噪音和熱量對存儲環境的影響。

辦公區：設置辦公室、值班室等，用于冷庫管理人員的日常辦公和值班值守。辦公區應與存儲區、設備區相對獨立，保證辦公環境的舒適性和安全性。

通道設計：冷庫內部應設置合理的通道，確保叉車、搬運車等設備能夠順暢通行。主通道寬度應不小于 3 米，次通道寬度應不小于 2 米。通道布局應符合物流流向，避免迂回和交叉，提高原材料的搬運效率。

二、建筑設計

（一）隔熱保溫設計

墻體保溫：采用聚氨酯夾心板作為冷庫墻體材料，板材厚度根據冷庫溫度要求確定，一般冷凍庫墻體保溫板厚度為 150 - 200mm，冷藏庫墻體保溫板厚度為 100 - 150mm。聚氨酯夾心板具有良好的隔熱性能和機械強度，能夠有效減少冷庫內外熱量交換。

地面保溫：在冷庫地面鋪設 XPS 擠塑聚苯板，厚度為 100 - 150mm，然后在擠塑板上澆筑混凝土，以提高地面的承載能力和保溫性能。同時，在地面四周設置防潮隔汽層，防止地面結露和水分滲透。

屋頂保溫：采用聚氨酯噴涂保溫方式，在屋頂鋼結構表面噴涂聚氨酯泡沫，厚度為 100 - 150mm。噴涂后的聚氨酯泡沫形成連續的保溫層，能夠有效防止屋頂熱量散失。

（二）結構設計

建筑結構：冷庫主體結構采用鋼結構或鋼筋混凝土結構，根據冷庫規模和使用要求選擇合適的結構形式。鋼結構具有施工速度快、強度高、抗震性能好等優點；鋼筋混凝土結構具有耐久性好、防火性能強等特點。

承重設計：根據冷庫存儲貨物的重量和堆垛高度，合理設計建筑的承重結構。地面承重應滿足叉車、搬運車等設備的運行和貨物堆放的要求，一般冷凍庫地面承重不低于 3 噸 / 平方米，冷藏庫地面承重不低于 2 噸 / 平方米。

（三）門窗設計

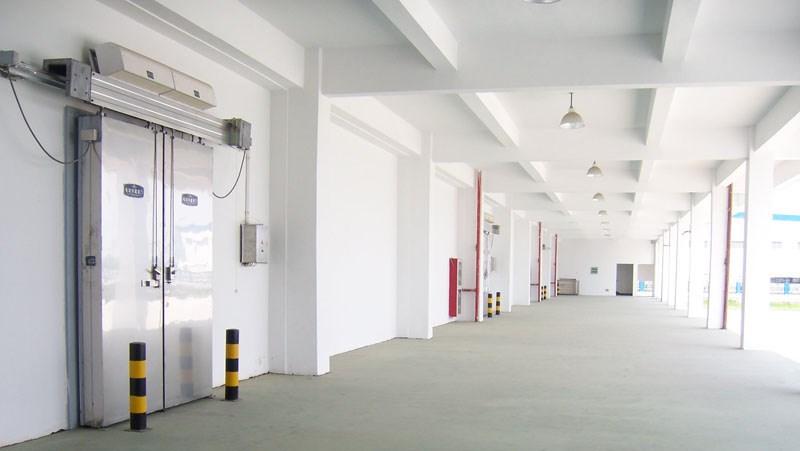

門：冷庫門應采用隔熱性能良好的聚氨酯夾心門，門的尺寸應根據叉車、搬運車等設備的通行要求確定，一般門洞寬度不小于 2.5 米，高度不小于 3 米。同時，冷庫門應配備自動閉門器、防撞裝置和加熱防凍裝置，防止冷庫門結霜、結冰，影響正常開關。

窗：冷庫應盡量減少窗戶的設置，以降低熱量傳遞。如確需設置窗戶，應采用雙層中空玻璃，玻璃中間充入惰性氣體，提高窗戶的隔熱性能。窗戶應設置遮陽設施，避免陽光直射進入冷庫。

三、制冷系統設計

（一）制冷方式選擇

根據冷庫的規模和使用要求，制冷方式可選擇壓縮式制冷、吸收式制冷或吸附式制冷。壓縮式制冷具有制冷效率高、調節性能好等優點，是目前應用最廣泛的制冷方式，本方案優先采用壓縮式制冷系統。

（二）制冷設備選型

制冷機組：根據冷庫的冷負荷計算結果，選擇合適的制冷機組。制冷機組應具有高效、節能、穩定的特點，可采用螺桿式制冷機組或活塞式制冷機組。對于大型冷庫，建議采用螺桿式制冷機組，其制冷量范圍大，能效比高，運行穩定性好。

蒸發器：根據冷庫的溫區設置和空間布局，選擇合適的蒸發器類型，如冷風機或排管蒸發器。冷凍庫可采用頂排管蒸發器，以減少庫內冷量損失；冷藏庫和保鮮庫可采用冷風機，以提高庫內空氣流通速度，保證溫濕度均勻。

冷凝器：冷凝器可選擇風冷式冷凝器或水冷式冷凝器。風冷式冷凝器無需冷卻水系統，安裝方便，但制冷效率相對較低；水冷式冷凝器制冷效率高，但需要配備冷卻水系統，運行成本較高。根據冷庫的實際情況和當?shù)厮Y源條件，選擇合適的冷凝器類型。

（三）制冷系統控制

溫度控制系統：采用智能溫度控制系統，在冷庫內設置多個溫度傳感器，實時監測庫內溫度變化。當庫內溫度超過設定范圍時，系統自動控制制冷機組的啟停和運行頻率，以保持庫內溫度穩定。

濕度控制系統：對于對濕度要求較高的原材料存儲區域，可配備濕度控制系統，通過加濕器或除濕器調節庫內濕度，滿足原材料存儲的濕度要求。

自動化控制系統：建立冷庫自動化控制系統，實現制冷設備的遠程監控、故障報警、運行數據記錄等功能。管理人員可通過手機或電腦實時查看冷庫運行狀態，及時處理設備故障和異常情況。

四、電氣系統設計

（一）電力供應

供電電源：冷庫應采用雙回路供電，確保在一路電源出現故障時，另一路電源能夠及時切換，保證冷庫制冷設備的正常運行。同時，配備備用柴油發電機組，作為應急電源。

配電系統：設計合理的配電系統，根據制冷設備、照明設備、通風設備等的用電需求，選擇合適的配電箱、電纜和開關等電氣設備。配電系統應具有過載、短路、漏電保護功能，確保用電安全。

（二）照明系統

照明設備：冷庫內照明應采用防潮、防爆、節能的 LED 燈具，避免使用普通白熾燈或熒光燈，防止燈具因受潮、結霜而損壞。照明燈具的布置應滿足庫內操作和搬運的需要，保證庫內有足夠的照度。

應急照明：在冷庫出入口、通道、樓梯間等位置設置應急照明燈具和疏散指示標志，確保在停電或火災等緊急情況下，人員能夠安全疏散。

（三）防雷接地系統

防雷設計：根據當?shù)氐睦纂娀顒忧闆r，對冷庫進行防雷設計。在冷庫屋頂安裝避雷針或避雷帶，將雷電引入地下，保護冷庫建筑和設備免受雷擊損壞。

接地系統：建立完善的接地系統，將制冷設備、電氣設備、金屬管道等進行可靠接地，接地電阻應不大于 4 歐姆。接地系統能夠有效防止設備漏電，保障人員和設備的安全。

五、安全與消防系統設計

（一）安全防護措施

人員安全：在冷庫內設置安全通道和逃生出口，通道和出口應保持暢通無阻。同時，配備必要的安全防護設備，如安全帽、安全鞋、安全帶、防毒面具等，保障操作人員的人身安全。

貨物安全：在存儲區設置貨架、托盤等存儲設備，確保貨物堆放整齊、穩定，防止貨物倒塌、滑落造成損失。同時，對易燃、易爆、有毒等危險原材料，應設置專門的存儲區域，并采取相應的安全防護措施。

（二）消防系統

消防設施：根據冷庫的規模和火災危險性，配備相應的消防設施，如消火栓系統、自動噴水滅火系統、火災自動報警系統、滅火器等。消火栓系統和自動噴水滅火系統應保證在火災發生時，能夠及時有效地?fù)錅缁馂?zāi)；火災自動報警系統應能夠?qū)崟r(shí)監測火災信號，及時發出報警信息。

消防通道：在冷庫周邊設置環形消防通道，通道寬度應不小于 4 米，確保消防車能夠順利通行。同時，在冷庫內部設置消防通道，通道應保持暢通，不得堆放貨物或其他雜物。

六、監控與管理系統設計

（一）監控系統

視頻監控：在冷庫出入口、存儲區、分揀區、設備區等重要位置安裝高清攝像頭，實現對冷庫內各個區域的實時監控。監控視頻應存儲在硬盤錄像機中，存儲時間不少于 30 天，以便管理人員隨時查看。

溫濕度監控：通過溫度傳感器和濕度傳感器，實時監測冷庫內各溫區的溫濕度變化情況，并將數據傳輸至監控中心。監控中心可通過電腦或手機 APP 實時查看溫濕度數據，當溫濕度出現異常時，系統自動發出報警信息。

（二）管理系統

庫存管理：建立庫存管理系統，對原材料的出入庫信息、庫存數量、存儲位置等進行實時管理。管理人員可通過系統查詢原材料的庫存情況，及時安排采購和補貨，避免庫存積壓或缺貨。

設備管理：對制冷設備、電氣設備、消防設備等進行信息化管理，記錄設備的運行狀態、維護保養情況、維修記錄等信息。系統可根據設備的運行時間和維護周期，自動提醒管理人員進行設備維護和保養，確保設備正常運行。

七、施工與驗收

制定詳細的施工組織設計方案，合理安排施工進度，確保施工過程有序進行。施工過程中，應嚴格按照設計圖紙和相關規范要求進行施工，確保施工質量。施工材料應符合國家相關標準和設計要求，施工工藝應符合規范規定，施工質量應達到驗收標準。對冷庫的制冷性能進行測試，包括庫內溫度、降溫速度、溫度均勻性等指標。測試結果應符合設計要求，冷庫的制冷性能應滿足原材料存儲的需求。

八、運營與維護

（一）人員培訓

在冷庫投入使用前，應對管理人員和操作人員進行專業培訓，培訓內容包括冷庫設備的操作方法、維護保養知識、安全操作規程、應急預案等。通過培訓，提高人員的專業技能和安全意識，確保冷庫的正常運行。

（二）設備維護

制定設備定期保養計劃，對制冷設備、電氣設備、通風設備、消防設備等進行定期檢查、清潔、潤滑、調試等保養工作。定期保養能夠及時發現設備潛在問題，延長設備使用壽命，保證設備正常運行。



這份方案涵蓋了大型原材料冷庫設計的各個關鍵環節。具體可以結合實際存儲原材料類型、場地大小等情況，根據實際的需求，進行大型原材料冷庫項目的規劃和設計。
